功能

1)        模擬六個自由度的運動，包括俯仰、（左傾右傾）滾轉、垂直升降運動；

2)        模擬各種條件的變化引起的運動，如大氣擾動和武器發射等；

3)        模擬著陸接地姿態和碰撞以及急停時出現的運動；

4)        模擬在接近真實頻率處的振動和抖振以及大氣紊流在對應自由度上引起的抖振。

六自由度運動平臺廣泛地應用于以下場合：

運動模擬SimPlat（模擬、駕駛模擬、道路模擬、海浪模擬、地震模擬體驗臺）；精密定位/空間對接PrePlat （微動機構、大規模集成電路加工、并聯挖掘機械、并聯機床、工業裝配機械手、空間對接技術地面試驗、大型望遠鏡、誤差補償裝置、照相機聚焦）六維力/力矩傳感控制平臺，振動平臺SwayPlat（利用它的快速響應能力）。

六自由度電動平臺關鍵部件為電動缸、減速機、伺服電機、伺服電機驅動器、運動控制卡等，其具有響應速度快，靈敏度高，控制精確，結構簡單，可靠性高，噪音小，清潔衛生，便于維護。針對真空應用環境，采用特別的結構設計和高低穩特殊材料，電機和電缸進行特別訂制處理?？刂葡到y(tǒng)操作簡單，使用人員經過簡單培訓部即會使用。整套系統結構，電缸和伺服電機都采用有限元仿真分析計算。

概述

六自由度運動平臺由軟件部分系統、電氣控制系統、動力電源系統、運動平臺機械組成。

嵌入式軟件部分主要包括用戶界面程序、伺服算法程序、PID參數設置程序等。用戶界面程序采用VS C#編寫，界面友好，使用方便，可接收用戶的鼠標和鍵盤輸入，設置工作模式，RuleLab軌跡規劃運動的曲線類型等（正弦、連續、圓弧等），可接收外部的指令，使平臺在跟隨狀態下運行。

電控部分接收控制系統輸出的指令數據，并將其傳輸給伺服驅動器，驅動器將信號放大后控制電機運動，進而帶動電動缸運動，并終使平臺實現各種姿態。包括工控機、伺服驅動器、伺服電機及相關電器元件等。

運動平臺主要由以下部分組成：運動上平臺、下平臺（基座）、電動缸、減速機伺服電機、伺服驅動器系統、傳感器測量系統、姿態運算系統、TecBox控制系統以及監測系統組成。

機械部分用于支撐負載，包括上平臺、上連接鉸、下連接鉸、電動缸、支撐架、底座等。平臺由電動缸驅動，進行橫滾、偏航、俯仰三個姿態和X、Y、Z平移共六個自由度的運動。

六個電動缸通過萬向節鉸鏈（或球鉸鏈）將上、下兩個平臺連接而成。下平臺固定在基礎面上，借助六個電動缸的伸縮運動，完成上平臺在三維空間六個自由度（X，Y，Z，α，β，γ）的運動，從而模擬出各種空間運動姿態。

總體參數

單缸運動——單缸手動測試

單步運動——6個自由度（橫搖、縱搖、艏搖、升降、航向位移、橫向位移）

正弦運動——可實現單自由度和多自由度LocLab復合的正弦運動

復合運動——通過一定的軌跡規劃RuleLab進行球面運動、圓周運動、扇形運動、螺旋運動相應力控制

腳本運動——可實現對路譜、海浪譜、譜和地震譜等的運動復現

體感運動——速度、加速度及數據洗出算法

質心調整——可將運動坐標系原點平移到試件的某一點

初值標定——具有精確零位校準

位置鎖定——根據模擬出的包絡空間運動范圍內實現任意位置的鎖定功能

三維動畫——控制系統采用實時控制并實時記錄臺體運動參數并以三維動畫重現試驗過程及保存。

數據回放——具有獨立的實時測量系統及數據存儲。

遠程調試——通過物聯網技術或者通過移動端連接，實現遠程控制和數據傳輸

機械部分

六自由度并聯運動平臺由機械本體和伺服控制系統組成。機械本體設計的優劣直接決定了平臺工作空間、帶載能力、運動穩態精度等性能，而良好的伺服控制系統設計則是確保平臺達到其設計性能指標的基礎，甚至能夠在一定程度上提高平臺的運動性能，運動平臺由如圖3所示的七部分組成：

 圖2- 5運動平臺機械結構圖

1平臺上底板 2上鉸支座連接座 3上鉸支座組件 4電動缸組件 5下鉸支座組件 6下鉸支座連接座

 7平臺下底板

電氣部分

該Stewart并聯機構的六個支撐為六個電動缸。六自由度運動平臺在控制系統檢測和控制下運行。并將控制信號下達給實時控制計算機。計算機控制系統通過位置-缸長的運動學反解算，通過驅動伺服電機改變電動缸缸長，以實現運動平臺的六個自由度的運動，即笛卡爾坐標系內的三個平移運動和繞三個坐標軸的轉動。

圖2- 6控制系統示意圖

控制系統原理是通過來自上位機輸出平臺姿態的狀態信號（3個位移量X，Y，Z和俯仰角α，傾側角β，轉向角γ的六個位姿以及相應的速度和加速度），經過下位機計算機通訊接口進入計算機運算，并經解算轉換成6臺伺服缸的指令信號通過伺服控制，從而求得當前時刻運動平臺在空間的實際姿態（3個位移量，3個轉角）。通過編碼器反饋信號的換算，經總線反饋至計算機完成計算，并采用數字式閉環控制6臺電動缸同時協調動作構成平臺運動的瞬時姿態。實時精確地控制各電動缸的伸長量，同時信息傳輸給控制器，控制器通過計算確保六只電動缸的協調動作以及控制精度。

控制系統采用全數字伺服控制系統，根據姿態指令，運用平臺反解解出六只電動缸的伸長量，通過總線傳遞給驅動器，由驅動器得到信息并驅動電動機轉動，電動缸按照指令伸縮，平臺亦運行到相應姿態。驅動器可實時檢測出電動機的力矩、速度、位置信息通過總線發送到控制器，構成閉環控制系統。

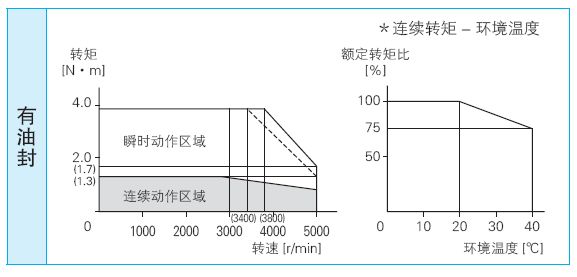

伺服電機 其轉矩特性圖如圖所示

 圖2- 7伺服電機轉矩特性圖

伺服驅動器

伺服系統主要包括交流伺服電機與交流伺服驅動器，采用的交流伺服系統是臺達公司的ASD-B3系列交流伺服驅動器和ECMA系列的交流伺服電機，ASD-B3伺服驅動器具有2個RJ45通訊接口且支持EtherCAT總線通訊，其具有調試簡單、布線簡單、出色的定位同步性能、較高的動態性和超低振動等優點。

本平臺的伺服控制系統中，所選用的交流伺服驅動器具體型號為ASD-A2-3023-E，與之配套的交流伺服電機是ECMA系列的ECMA-CA1330R4型。該伺服電機為三項380V的交流伺服電機，其額定輸出功率為3kW，額定轉速3000 rad/min。

驅動器系統：接收用戶控制指令，通過控制伺服電機的輸入，對伺服電機的輸出轉速和轉角進行控制，達到控制電動缸活塞桿出速度和行程的目的。通過速度反饋，力矩反饋及位置反饋監控，控制電機的高精度運行。該系統在硬件的快速拆裝性、控制的精確性和安全性，以及通訊協議的兼容性等方面都有了跨越式的進步，其中向?qū)讲僮骱蛨D形化界面可以大大方便用戶編程和調試。此外，伺服系統的模塊化設計，也使現場總線協議、存儲器容量和安全級別的選擇更加靈活。高度的模塊化還為將來的升級提供了保證。

伺服系統的指令給定方式，除了使用內置于的IO點和總線接口之外，可以根據用戶需求擴展通信模塊。

運動控制器

使用的是TecPlat Stewart六自由度并聯平臺，平臺擁有完整的空間六自由度運動能力，六臺交流伺服驅動器與主站之間采用EtherCAT總線進行通信，相比于傳統的脈沖式驅動器，EtherCAT不存在脈沖丟步的問題，控制精度更高，接線簡單，故障率低。

控制系統采用了EtherCAT總線的“PC+Beckhoff德國倍福+TecBox運動控制器”的控制方案，倍福的TwinCAT3主站內置了Windows7E嵌入式專業版操作系統，兼容絕大多數Windows桌面應用，主站還配備一個USB2.0接口和一個USB3.0接口，可以外界鼠標和鍵盤，顯示器可以通過DP接口連接主站，操作時，可以通過人機界面對平臺動作進行控制和監控。

針對六自由度平臺，采用了TecBox基于PC理念的Beckhoff運動控制器，在TwinCAT的實時環境下進行下位機的程序開發，其功能主要包括平臺的運動與平臺的故障檢測，并提供平臺運動狀態信息，運動控制器通過EtherCAT總線發送控制指令和讀取各伺服驅動器的運行狀態。

運動控制和算法（略）。
